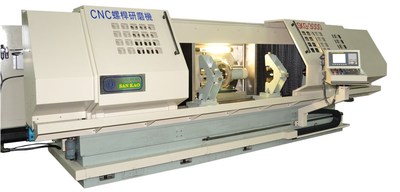

CNC螺杆研磨机 SKG2000,3000,5000
產品詳情



    传统螺杆加工是采用人工抛光,完成工件需花费很多工时,而且现在的螺杆硬度和

  精度品质要求更高,采用人工抛光更难达成。

    本公司开发之螺杆研磨机适用于注塑机料管螺杆的牙底研磨。

    机台采用高钢性的米汉纳铸铁,经退火及震动处理,使其材质稳定不易变型,保持

  机台精度的可靠性。

    本台螺杆研磨机采用CNC电脑数值控制器,配合CNC电着钻石砂轮来研磨高硬度螺杆

  工件达到高精度及高品质。


规格

SKG2000

SKG3000

SKG5000

SKG8000

加工直径

φ150mm

φ250mm

φ250mm

φ250mm

加工长度

2000mm

3000mm

5000mm

8000mm

行程X

200mm

200mm

200mm

200mm

行程Z

2050mm

3050mm

5050mm

8050mm

行程B

±20°

±20°

±20°

±20°

行程(Y)A

360°

360°

360°

360°

主轴马达

α12

α15

α15

α15

X轴伺服

α22(4.0kw)

α22(4.0kw)

α22(4.0kw)

α22(4.0kw)

Z轴伺服

α40F(9.0kw)

α40F(9.0kw)

α40F&1:4 gearbox

α40F&1:4 gearbox

B轴伺服

α12(3.0kw)

α12(3.0kw)

α12(3.0kw)

α12(3.0kw)

(Y)A轴伺服

α22(4.0kw)

α22(4.0kw)

α22(4.0kw)

α40(6.0kw)

X轴快送

5000mm/min

5000mm/min

5000mm/min

5000mm/min

Z轴快送

5000mm/min

5000mm/min

5000mm/min

5000mm/min

切削速度

0-3000mm/min

0-3000mm/min

0-3000mm/min

0-3000mm/min

切削砂轮直径

φ400mm

φ400mm

φ400mm

φ400mm

中心架

1

1

2

3

手动三爪夹头

12”

12”

12”

12”

控制系统

FANUC

FANUC

FANUC

FANUC

以上规格仅供参考,本公司保有变更设计之权力
